連接式和直聯式臥式自吸排污泵

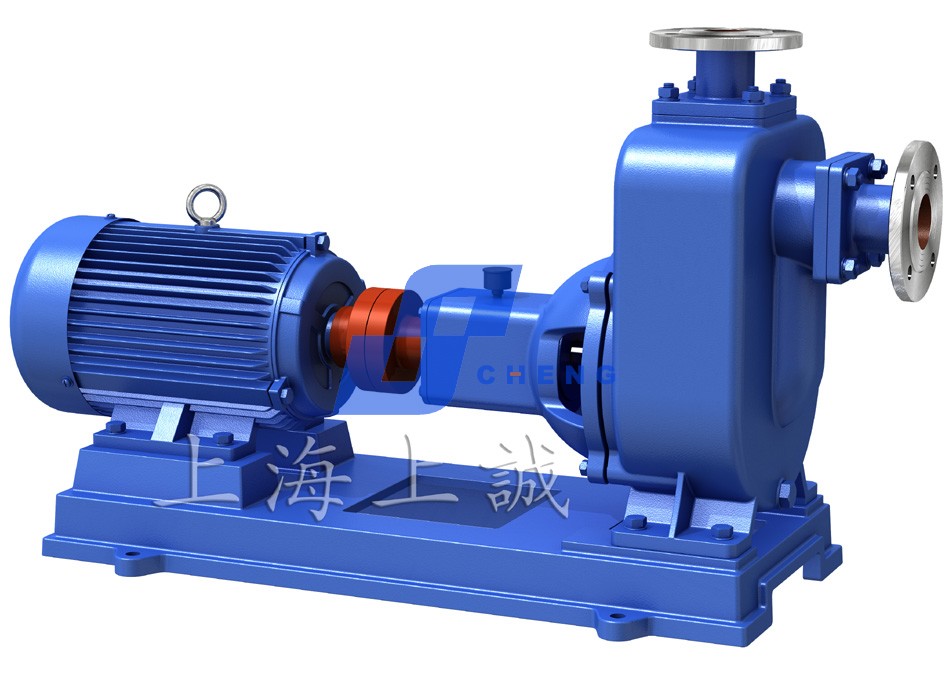

ZW型自吸式排污泵是上誠設計人員根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借

鑒國內外同類產品之優點，并多方面吸收廣大用戶的使用要求和所提意見，研制而成的集自

吸及排污一身，既可象一般清水自吸泵那樣不需安底閥，不需灌引水，又可抽吸含有大顆粒

固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處

理及一切工程污水物和膠質液體，完全減輕工人的勞動強度，而且使用、移動、安裝方便，

極少維修，性能穩定。

①環境溫度≤45℃，介質溫度≤60℃。

②介質PH值鑄鐵泵為6~9，不銹鋼泵為1~14。

③通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。

④介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。

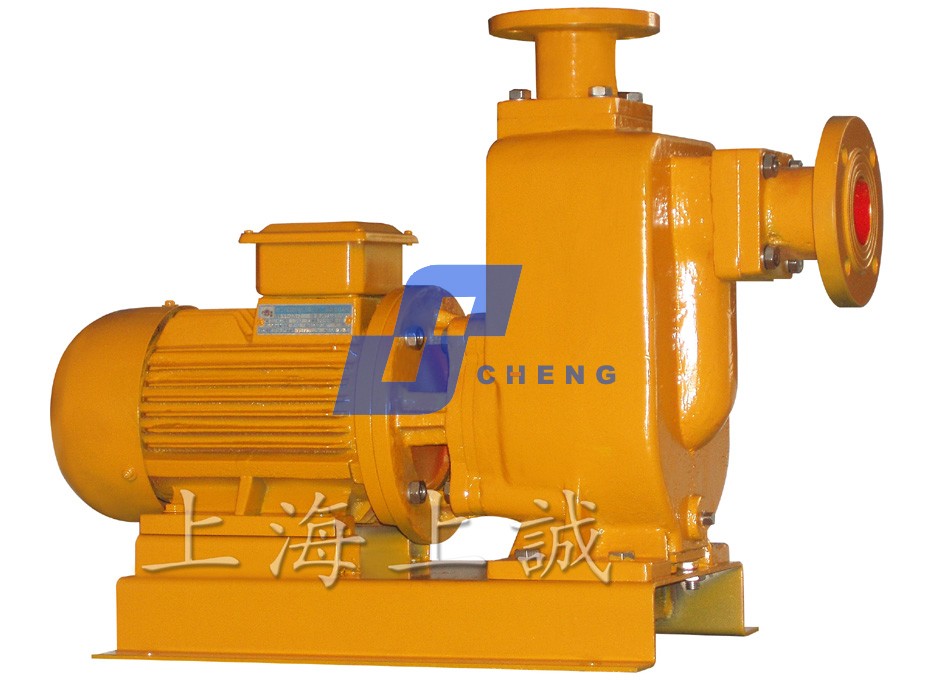

ZWL型直聯式自吸無堵塞排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新

穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道

的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固

體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、

化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。

該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污

能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能

指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

二、產品特點：
1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。
2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。
3、介質重度不超過1240千克／m3。
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。
5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

三、技術參數：
流量：8～800m3/h；
揚程：15-80m；
